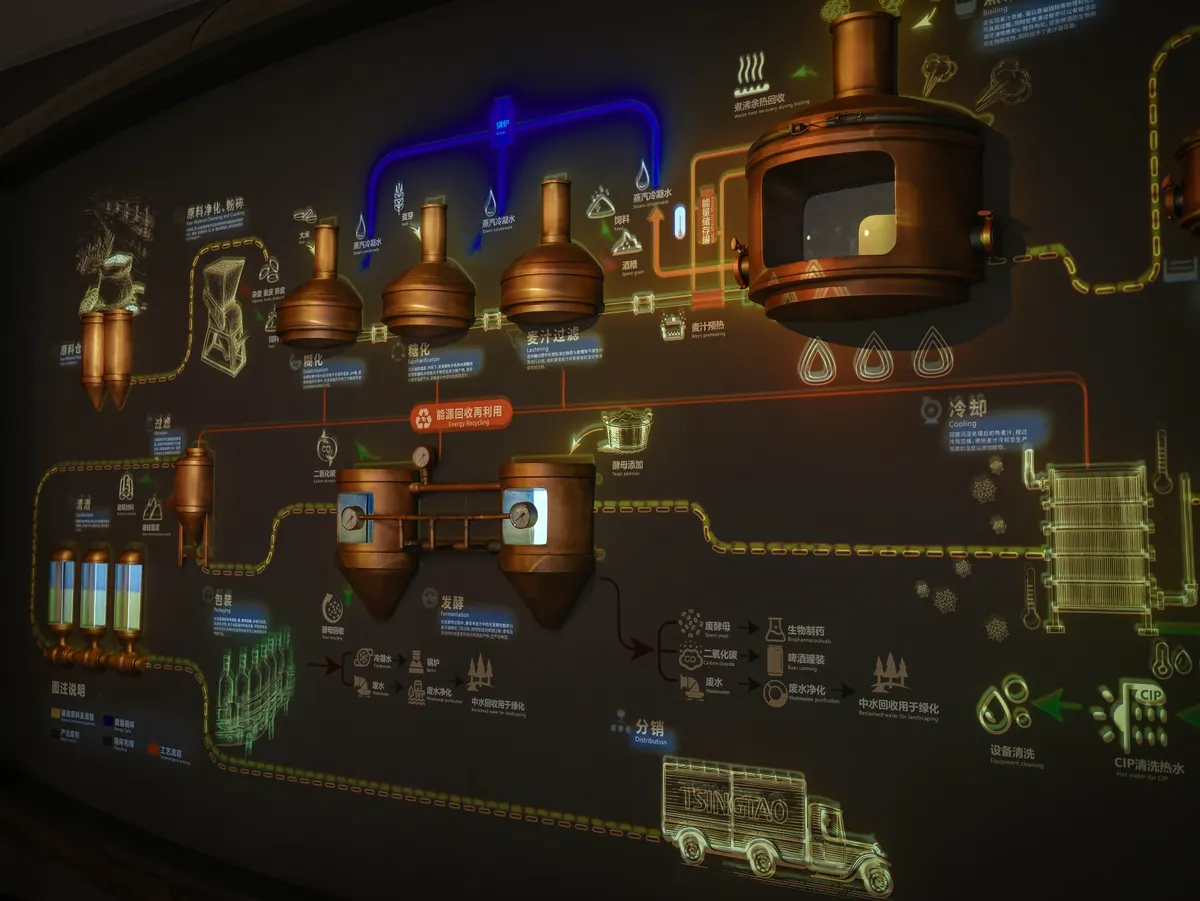

Quem precisa documentar uma rotina na indústria costuma esbarrar no mesmo obstáculo: o processo existe, funciona, mas ninguém consegue explicá-lo do início ao fim sem depender da memória de quem executa. É aí que entra o fluxograma de processos. Este guia mostra como tirar a rotina da cabeça das pessoas e colocá-la no papel, com simbologia, tipos, exemplos por área e os erros que costumam aparecer pelo caminho.
O que é fluxograma de processos: definição e o que ele não é
Fluxograma de processos é a representação visual e sequencial das etapas de um processo, mostrando quem executa cada atividade, quais decisões alteram o caminho e onde o fluxo começa e termina. Ele transforma uma rotina de trabalho, muitas vezes dispersa entre pessoas e sistemas, em um desenho único que qualquer envolvido consegue ler e discutir.
O fluxograma não é um manual de instruções detalhado. Ele não descreve como preencher cada campo de um formulário, nem substitui a documentação técnica de um sistema. Também não é um organograma, que mostra hierarquia e cargos. O fluxograma mostra trabalho em movimento:
- entradas;
- transformações;
- decisões;
- saídas.
Outra confusão comum é tratar o fluxograma como sinônimo de mapa de processos. O mapa é uma visão mais ampla e menos detalhada, geralmente usada para enxergar o processo no contexto da cadeia de valor. O fluxograma desce ao nível das atividades e decisões. A norma BPMN, por sua vez, é uma linguagem padronizada de modelagem, mais formal e rica em símbolos, usada quando o desenho precisa ser interpretado por software ou por equipes que seguem um padrão corporativo rígido.
Na prática, o fluxograma de processos é a ferramenta de documentação mais acessível para quem opera a rotina.
Para que serve um fluxograma de processos na prática
O fluxograma existe para tirar o processo da cabeça das pessoas e colocá-lo em uma superfície que todos possam ver, questionar e melhorar. Quando uma operação depende da memória de quem executa, cada saída de um colaborador leva embora parte do conhecimento da empresa. O desenho documenta esse conhecimento e o transforma em ativo da organização.
Na rotina de uma indústria ou de um negócio B2B, o fluxograma cumpre pelo menos cinco funções concretas:
- Ele padroniza: dois analistas que executam a mesma tarefa passam a seguir o mesmo caminho, reduzindo variação e retrabalho.
- Ele treina: um novo colaborador entende a rotina em minutos, não em semanas de acompanhamento informal.
- Ele expõe gargalos: etapas que concentram espera, retrabalho ou dependência de uma única pessoa ficam visíveis no desenho.
- O fluxograma é a base para qualquer iniciativa de melhoria ou automação.
- Ele cria uma linguagem comum entre áreas: engenharia, qualidade, logística e financeiro conseguem discutir o mesmo desenho sem depender de jargão de cada departamento.
Antes de automatizar um processo, é preciso saber exatamente quais são as etapas, as exceções e as regras não escritas. O desenho é o ponto de partida para uma análise de processos que identifica gargalos e oportunidades.
Fluxograma, mapa de processos e BPMN: quando usar cada um
A escolha entre as três ferramentas depende do objetivo e do nível de detalhe necessário. O mapa de processos é a visão panorâmica: mostra os macroprocessos da empresa e como eles se conectam, sem descer às atividades individuais. Use quando precisar alinhar a diretoria sobre a cadeia de valor ou decidir onde concentrar esforços de melhoria.
O fluxograma é a visão operacional: detalha um processo específico, com atividades, decisões e responsáveis. Use quando precisar documentar uma rotina, treinar pessoas, identificar gargalos ou preparar o terreno para automação. É a ferramenta do dia a dia de quem melhora processos.
O BPMN é a visão técnica e padronizada: usa um conjunto formal de símbolos e regras, permitindo que o desenho seja lido por softwares de modelagem e execução de processos. Use quando a empresa adota uma suíte de BPMS, quando há exigência de conformidade com um padrão corporativo ou quando o processo será automatizado em uma plataforma que consome BPMN. Para a maioria das necessidades de documentação e melhoria, o fluxograma simples resolve com menos esforço.
Simbologia do fluxograma: os símbolos que realmente importam
A força do fluxograma está na simbologia simples e universal. Não é preciso decorar dezenas de formas: cinco símbolos cobrem a grande maioria dos processos operacionais:
- O retângulo representa uma atividade ou tarefa, como "emitir nota fiscal" ou "separar material".
- O losango representa uma decisão, com pelo menos duas saídas possíveis, como "pedido aprovado?" com caminhos para sim e não.
- A elipse ou o retângulo com cantos arredondados marca o início e o fim do processo.
- A seta indica a direção do fluxo, conectando uma etapa à seguinte.
- O paralelogramo representa entrada ou saída de dados, como um documento recebido ou um relatório gerado.
Alguns fluxogramas usam também o cilindro para banco de dados e o retângulo com borda dupla para subprocesso, mas esses aparecem com menos frequência.
O mais importante não é a quantidade de símbolos, e sim a consistência. Se o losango representa decisão em um trecho do desenho, ele precisa representar decisão em todos os trechos. Se uma atividade é desenhada como retângulo, todas as atividades usam retângulo. A legenda no canto do desenho, indicando o significado de cada forma, elimina qualquer ambiguidade para quem lê o fluxograma pela primeira vez.
Tipos de fluxograma de processos e o critério para escolher
Existem variações de fluxograma que atendem a necessidades diferentes. O critério de escolha combina duas perguntas:
- quantas áreas ou papéis participam do processo;
- qual é o nível de detalhe necessário para o objetivo.
Os três tipos mais usados em operações industriais e B2B são o linear, o funcional com raias e o vertical.
Fluxograma linear ou de blocos
O fluxograma linear mostra as etapas em sequência, uma após a outra, sem separar por responsável. É o formato mais simples e funciona bem para processos curtos, executados por uma única pessoa ou área, como o fluxo de aprovação de uma requisição de compra dentro do setor de suprimentos. Quando o processo envolve muitas idas e vindas entre departamentos, o linear fica confuso e é melhor migrar para o funcional.
Fluxograma funcional com raias (swimlane)
O fluxograma funcional organiza as etapas em raias horizontais ou verticais, cada uma representando um papel, uma área ou um sistema. A vantagem é imediata: fica claro quem faz o quê e onde estão as transferências de responsabilidade. Em um processo de faturamento, por exemplo, uma raia para o comercial, uma para o financeiro e uma para a logística mostram exatamente onde o pedido muda de mãos. É o formato recomendado para a maioria dos processos que atravessam departamentos.
Fluxograma vertical e fluxograma de rotina
O fluxograma vertical é uma variação compacta, em formato de tabela, que lista as etapas em colunas com símbolos simplificados. É útil para documentação rápida em procedimentos operacionais, quando o espaço é limitado ou quando o público não está acostumado a ler desenhos complexos. O fluxograma de rotina, por sua vez, foca no fluxo de trabalho de uma pessoa ou equipe ao longo do tempo, mostrando a sequência de tarefas em um turno ou em um ciclo. Ambos são variações de nicho, úteis em contextos específicos de chão de fábrica e back-office.
Como criar um fluxograma de processos passo a passo
Construir um fluxograma útil é menos sobre desenhar e mais sobre investigar. O desenho é a etapa final de um trabalho que começa com escopo, passa pelo levantamento das atividades com quem executa e termina com validação. Pular a investigação e ir direto para o software de desenho é o erro que gera fluxogramas bonitos e desconectados da realidade.
Definir escopo, início e fim do processo
Antes de desenhar qualquer etapa, defina qual processo será mapeado e onde ele começa e termina. Um processo de "contas a pagar" pode começar no recebimento da nota fiscal e terminar no pagamento confirmado, ou pode começar antes, na aprovação da compra. A escolha muda completamente o desenho. Escreva o objetivo do mapeamento em uma frase:
- documentar para treinar;
- identificar gargalos;
- preparar para automação;
- redesenhar o fluxo.
O objetivo define o nível de detalhe e quem precisa participar.
Levantar as atividades com quem executa o processo
O fluxograma confiável nasce de conversas com quem executa a tarefa, não apenas com quem a desenhou ou supervisiona. Quem opera o processo conhece as exceções, os atalhos e as regras que nunca foram escritas. Entreviste pelo menos duas pessoas que executam o mesmo processo, compare as versões e investigue as divergências. Pergunte o que acontece quando algo dá errado, quais são os casos raros e o que a pessoa faz quando o sistema não responde. Essas respostas revelam ramificações que não aparecem na documentação oficial.
Desenhar, validar e versionar o fluxograma
Com as informações levantadas, desenhe a primeira versão usando a simbologia padrão.
- Comece pelo caminho principal, do início ao fim.
- Depois adicione as decisões e os desvios.
- Valide o desenho com as mesmas pessoas que foram entrevistadas: peça que percorram o fluxo em voz alta e apontem onde ele não corresponde à realidade.
- Ajuste e repita até que todos concordem.
- Registre a versão e a data no próprio desenho.
Fluxograma sem versão vira fonte de confusão quando alguém encontra um arquivo antigo e assume que ele está atualizado.
Exemplos de fluxograma de processos por área
Os exemplos de fluxograma de processos ajudam a entender como a teoria se aplica em rotinas concretas. Os dois cenários a seguir mostram como o desenho revela decisões, responsáveis e pontos de atenção em áreas diferentes de uma operação.
Exemplo em processo administrativo ou financeiro
Considere o processo de contas a pagar em uma indústria de médio porte. O fluxograma começa com o recebimento da nota fiscal pelo financeiro. A primeira decisão é: o pedido de compra correspondente existe e está aprovado? Se não, o documento volta para o solicitante. Se sim, a próxima etapa é conferir se os dados da nota batem com o pedido. Havendo divergência, o fluxo segue para negociação com o fornecedor. Estando tudo correto, a nota é lançada no ERP e segue para programação de pagamento. O desenho com raias mostraria as transferências entre compras, financeiro e aprovação da diretoria, deixando claro onde o processo costuma parar.
Esse tipo de processo é um dos primeiros candidatos a automação, justamente porque envolve conferência de dados entre documentos e sistemas. Quem quer entender onde a automação entra pode começar pela automação de contas a pagar, que parte exatamente do desenho do fluxo.
Exemplo em atendimento ao cliente
No atendimento B2B, o fluxograma de um pedido de cliente começa com o recebimento da solicitação pelo comercial. A primeira decisão é sobre a disponibilidade do item: se há estoque, o pedido segue para separação e faturamento. Se não há, o fluxo abre um caminho para consulta à produção ou ao fornecedor, com prazo de resposta ao cliente. Outra decisão típica é a análise de crédito: clientes com limite aprovado seguem direto, enquanto os demais passam por aprovação adicional.
O desenho expõe um padrão comum: o cliente espera mais nas transferências entre áreas do que na execução das tarefas em si. Cada losango de decisão que depende de uma pessoa específica é um ponto de atraso potencial. O fluxograma torna esses pontos visíveis e cria a base para discutir se a decisão pode ser padronizada ou automatizada.
Erros comuns ao montar um fluxograma e como evitá-los
O primeiro erro é desenhar o processo como ele deveria ser, e não como ele é. O fluxograma idealizado omite os desvios, as exceções e os contornos que as pessoas criam para o trabalho funcionar. O resultado é um desenho que ninguém usa. A correção é simples: levante o processo com quem executa e registre o que acontece de fato, incluindo os atalhos. Depois, separe a discussão sobre como o processo deveria ser em uma segunda etapa.
O segundo erro é o excesso de detalhe. Um fluxograma com quarenta símbolos e quinze decisões aninhadas deixa de ser legível. Se o desenho não cabe em uma página ou em uma tela sem zoom excessivo, ele precisa ser dividido em subprocessos. Cada subprocesso vira um fluxograma próprio, referenciado no desenho principal por um retângulo de borda dupla.
O terceiro erro é não validar com quem executa. O desenho feito apenas pelo analista ou pelo gestor tende a refletir a visão de quem está distante da operação. A validação com os executores, percorrendo o fluxo etapa por etapa, é o que separa um documento decorativo de uma ferramenta de trabalho.
O quarto erro é confundir documentação com melhoria. Um fluxograma que apenas registra um processo cheio de retrabalho e espera não resolve o problema, apenas o oficializa. Se o desenho revela que uma aprovação passa por cinco pessoas sem critério claro, o próximo passo é redesenhar o processo, não apenas imprimir o fluxo. A automação de processos B2B com IA entra exatamente nesse ponto: depois que o fluxo está claro, é possível decidir quais etapas uma máquina pode executar.
O que define o custo de um projeto de mapeamento de processos
O custo de mapear processos não é definido por uma tabela fixa, e sim por um conjunto de fatores qualitativos que mudam de empresa para empresa. O primeiro fator é a complexidade do processo:
- quantas áreas participam;
- quantas decisões existem;
- quantas exceções precisam ser documentadas.
Um processo de faturamento com três áreas e duas decisões é mais simples de mapear do que um fluxo de engenharia com dezenas de parâmetros e regras de negócio.
O segundo fator é a dispersão do conhecimento. Quando o processo está documentado e as pessoas seguem o que está escrito, o levantamento é rápido. Quando o conhecimento vive na cabeça de poucos colaboradores, com regras não escritas e variações entre turnos ou filiais, o esforço de investigação cresce. O terceiro fator é o nível de detalhe exigido: documentar para treinar exige um desenho mais enxuto do que preparar o processo para automação, que pede o mapeamento de todas as exceções e regras.
O quarto fator é a maturidade de governança da empresa. Organizações com donos de processo definidos e rotina de revisão de documentos gastam menos para manter os fluxogramas atualizados. Empresas sem essa cultura tendem a mapear, engavetar e precisar refazer o trabalho meses depois. Por isso, o custo de um projeto de mapeamento não se resume ao desenho inicial: inclui o esforço de manter o fluxograma vivo, que é o tema da próxima seção.
Como manter o fluxograma vivo depois da primeira versão
Um fluxograma que não é atualizado morre em poucos meses. A rotina muda, o sistema é alterado, uma pessoa sai e leva uma regra consigo, e o desenho deixa de representar a realidade. A partir daí, ele perde credibilidade e ninguém mais o consulta. Manter o fluxograma vivo exige três práticas simples e contínuas.
A primeira é definir um dono para cada processo. Essa pessoa é responsável por receber as mudanças, atualizar o desenho e comunicar a nova versão. Sem dono, a atualização depende da boa vontade de alguém e raramente acontece. A segunda prática é vincular a revisão do fluxograma a eventos concretos:
- mudança de sistema;
- alteração de política;
- entrada de um novo cliente relevante;
- saída de um colaborador-chave.
Cada um desses eventos dispara uma revisão obrigatória.
A terceira prática é revisar o fluxograma periodicamente, mesmo sem evento disparador. Uma revisão trimestral ou semestral, feita com quem executa, é suficiente para capturar os desvios que foram surgindo aos poucos. O fluxograma deixa de ser um documento estático e passa a ser um artefato vivo da operação, que evolui junto com o processo que descreve.
Quando o processo muda com frequência ou depende de muitas regras não escritas, a documentação manual encontra seu limite. É nesse ponto que a automação deixa de ser um luxo e vira uma forma de manter o processo documentado por construção: o fluxo automatizado é, ele mesmo, a documentação executável da rotina. Para processos industriais, vale entender onde começar na automação de processos industriais.
Perguntas frequentes
Qual a diferença entre fluxograma e organograma?
O fluxograma mostra trabalho em movimento: etapas, decisões, entradas e saídas de um processo. O organograma mostra a estrutura hierárquica da empresa, com cargos e relações de subordinação. Um responde à pergunta "como o trabalho flui?", o outro responde "quem responde a quem?". Confundir os dois leva a desenhos que não servem para documentar rotina nem para identificar gargalos.
Preciso de um software específico para desenhar fluxograma?
Não. Um fluxograma pode ser desenhado em papel, em uma lousa ou em qualquer ferramenta de desenho básica. O valor está na clareza do processo, não na sofisticação do software. Ferramentas especializadas ajudam quando há muitos fluxogramas para manter, quando várias pessoas precisam editar ao mesmo tempo ou quando o desenho precisa ser exportado para um sistema de gestão. Para começar, o simples resolve.
Quem deve participar da criação de um fluxograma de processos?
Quem executa o processo é a fonte mais importante. Além disso, participam o dono do processo, que responde pela rotina, e um facilitador que conduz as conversas e desenha. Em processos que cruzam áreas, um representante de cada área envolvida precisa estar presente na validação. O erro é desenhar apenas com gestores e depois descobrir que a operação real é diferente do que foi documentado.
Com que frequência um fluxograma deve ser revisado?
Não há uma regra universal, mas uma revisão a cada três a seis meses é um bom ponto de partida para processos operacionais. Além da revisão periódica, qualquer mudança relevante deve disparar uma atualização imediata: troca de sistema, alteração de política, entrada de um cliente com exigências novas ou saída de um colaborador que detinha conhecimento crítico. O fluxograma desatualizado perde credibilidade e deixa de ser consultado.
Fluxograma serve para automatizar processos?
Sim, o fluxograma é a base para qualquer automação séria. Antes de automatizar, é preciso saber exatamente quais são as etapas, as decisões, as exceções e as regras que governam cada caminho. O desenho documenta esse conhecimento e permite discutir quais etapas uma máquina pode executar, quais decisões podem ser padronizadas e onde a intervenção humana continua necessária. Sem fluxograma, a automação é construída sobre suposições.
